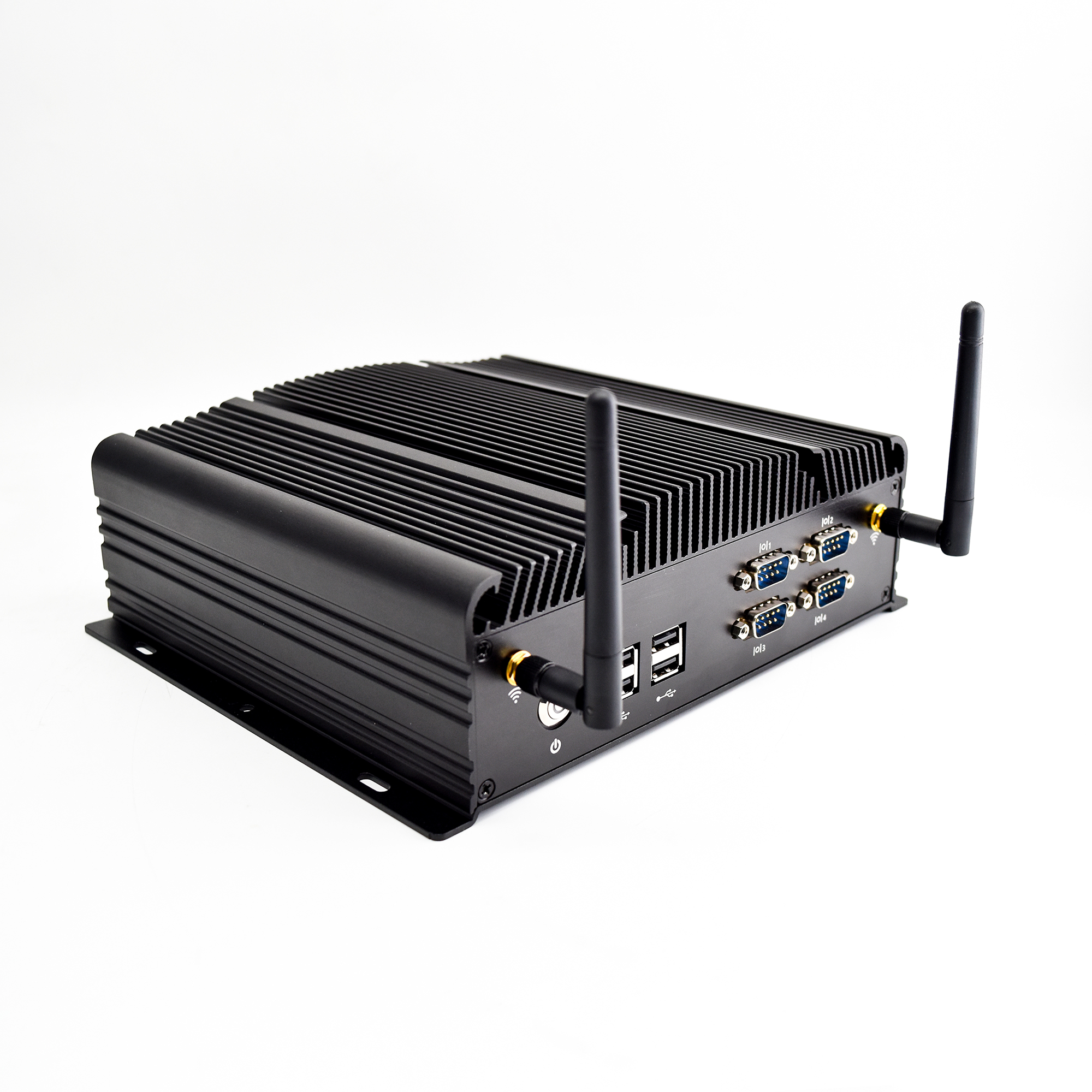

宽压6网口运动控制机器视觉工控机

整机特性

低功耗15W，支持11代Tiger Lake-U平台所有赛扬，奔腾，酷睿系列CPU

宽幅供电   支持POE供电

支持CAN OPEN  支持2个RS485

支持16BIT GPIO  支持I2C直接点屏

双内存可支持双通道

经典应用

4个POE可直接链接工业相机应用在机器视觉领域，串口和USB能同时支持外设应用，CAN可以支持运动控制；

6个网卡可应用于网关，网闸应用；

支持LVDS +EDP+I2C，可直接点屏。

分类： , 标签：

描述

CPU/CHIP 板载Intel Tiger Lake i5-1135G7 CPU，支持11代嵌入式平台赛扬6305、 奔腾7505、 酷睿I3-I5 I7系列
  AMI 128Mbit SPI FLASH
Power  12-36V DC in
DRAM  2*SO-DIMM For DDR4 2400MHz
   Max 64GB
SSD 1*M.2 Socket (2242/2280, SATA/NVMe, Jumper，Default NVMe )

1*SATAIII


DISPLAY

 1*HDMI2.0b: 4096*2304@60Hz（EXT）

1*CRT: 2560*1600@60Hz（Hi-EXT, Option）

1*EDP：4096*2304@60Hz (INT)

1*LVDS：2560*1600@60Hz
LAN  10/100/1000 Mbps
   4*Intel I211AT（PoE PS）+ 2*Intel I211AT GIGALAN
Audio Front_FP（Support ALC888S/ALC897/ALC662）+ 3W Speaker


Front I/O

 1*HDMI

2*USB3.1

6*RJ45(4*PoE , ASM1806 FOR 4*LAN, 2*Intel PCI-E)










Internal Connectors

 1* DC Connector（4PIN Power connector）

1* M.2 (M key 2242/2280 for SSD, SATA/NVMe, Jumper，Default NVMe )

1* M.2 (B key 3042/3052 for 4G/5G)

1* M.2 (E key 2230 PCI-E,USB2.0）

1*CRT（15pin Header, Option）
1* USB3.0

2* USB2.0 +1*USB2.0(For TP) +1*USB2.0

4* COM（COM1/COM2：RS232/422/485，COM3~4：RS232）

1* CAN（F81251）

1* SATAIII+1*SATA Power

1* 16bit GPIO (5V)

1* SIM Card hold(Co-lay FPC Connector)

1* CPU FAN (Support smart FAN)

1* SYSTEM FAN（W/O Smart FAN）

1* AT_Mode

1* FP_PW (PS ON)
Other Support SMbus/I2C
Temperature Range  Operation: -10~60℃
   Non-Operation: -20~70℃
