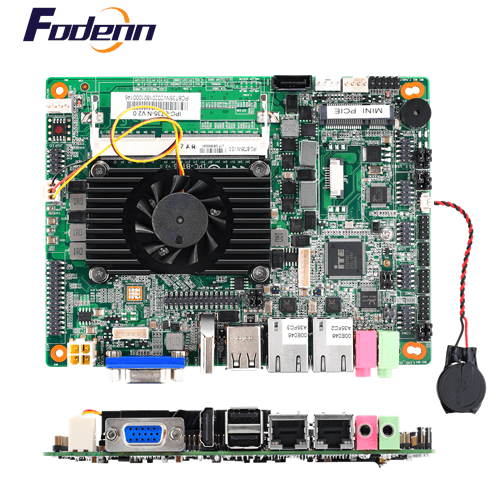

IPC-BT35-N 低功耗嵌入式主板

主板特性

Intel低功耗嵌入式主板

板载SIM卡槽支持外扩

支持DDR3L笔记本内存

VGA1,VGA2,HDMI,EDP同步/异步显示

支持6个COM口  支持8个USB2.0接口

板载1个MSATA接口  板载1个MINIPCIE

经典应用

工业自动化、轨道交通、金融机具、医疗设备、MINIBOX、交互应用、一体机等

描述

产品规格


处理器

CPU Intel Bay Trail J1900 2.0GHz
TDP 10W
BIOS AMI EFI 64MBIT
芯片组 Bay Trail J1900
内存 插槽/类型 1*SO-DIMM DDR3L 1333/1600  1.35V
最大内存容量 8GB
显示 GPU Intel HD Graphics
  输出接口 1*VGA+1*HDMI/LVDS+1*EDP
音频 ALC 662 1*LINE-OUT,1*MIC IN
网卡 RTL 8111E千兆网卡 2*RJ45
其他功能 看门狗 256级,可编程0-255秒/分




后置I/O接口

显示接口 1*VGA+1*HDMI
LAN接口 2*RJ45端口千兆
USB接口 2*USB2.0接口
音频接口 1*LINE-OUT,1*MIC N,支持功放
电源接口 1*DC 12V
可扩接口 USB插针 2*USB2.0  9PIN
1*EDP插针 2X15PIN
LVDS插针 1*24位双通道LVDS插针
MINI-PCIE 1* 全长MINI-PCIE可扩MSATA

1* 全长MINI-PCIE可扩3G/WIFI /4G

COM插针 1-6*COM插针,标准9PIN RS232,COM2支持RS422/RS485
存储 SATA接口 1*SATA2.0,1*MSATA
操作系统 WINDOUS&LINUX WIN7,WIN8,WIN8.1,LINUX,Unix
整机规格 尺寸 154.8MMX117.4MM
环境 工作温度 0-60℃
  相对温度 0-95%RH
