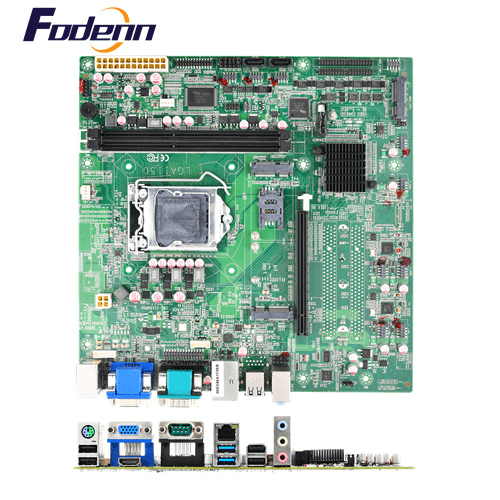

IPC-I1150P02-02工业母板

主板特性

Intel Haswell高速处理器

LGA 1150接口 工业级嵌入式大板

VGA1,HDMI,LVDS同步/异步显示

支持DDR3台式内存(最大16GB)

支持12个COM  最多支持16个USB(非HUB)

板载1个MINI PCIE接口

经典应用

工业自动化,过道交通,金融机具,医疗社保,MINIBOX,交互应用,一体机等

分类:

描述

产品规格


处理器

CPU Intel Haswell i3/i5/i7
插座类型 LGA 1150 SOCKET CPU
BIOS AMI EFI 64MBIT
芯片组 Intel H81
内存 插槽类型 2*UDIMM DDR3/1600 1.5V
最大内存容量 16GB
显示 GPU Intel HD Graphics
  输出接口 1*VGA+1*HDMI+1*LVDS
音频 ALC 662 1*LINE-OUT,1*MIC,1*LINE-IN,支持功放
网卡 RTL 8111千兆网卡 2*RJ45
其他功能 看门狗 256级,可编程0-255秒/分




后置I/O接口

显示接口 2*VGA+1*HDMI
LAN接口 2*RJ45端口千兆
USB接口 2*USB3.0,4*USB2.0
音频接口 1*LINE-OUT,1*MIC,1*LINE-IN
COM接口 1*DB9






可扩接口

USB插针 5*USB 9PIN插针
PCIE/PCI插槽 1*PCIEX16
LPT插针 1*LTP接口
LVDS插针 1*24为双通道LVDS插针
MINI-PCIE 1*全长MINI-PCIE可扩MSATA

1*全长MINI-PCIE可扩3G/4G/WIFI

COM插针 2-12*COM插针

标准9PIN RS232,COM2 支持RS422/RS485

存储 SATA接口 2*SATA2.0, 1*MSATA
操作系统 WINDOWS&LINUX WIN7,WIN8,WIN8.1,LINUX,UNIX
整机规格 尺寸 240MMX240MM
环境 工作温度 0℃-60℃
相对湿度 0-95%RH
