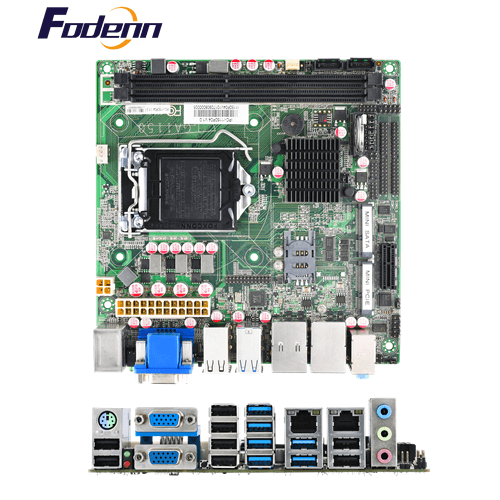

IPC-I1150P04-01桌面式主板

主板特性

Intel Haswell高速处理器

LGA 1150接口  MINI工业嵌入式主板

支持双VGA同步/异步显示

支持DDR3台式内存 支持10个COM

支持14个USB接口  板载1个MSATA接口

板载1个MINIPCIE

经典应用

工业自动化、轨道交通,金融机具、医疗社保、MINIBOX。交互应用、一体机等

分类:

描述

产品规格
处理器 CPU Intel Haswell i3/i5/i7处理器
插座类型 LGA 1150 SOCKET CPU
BIOS AMI EFI 64MBIT
芯片组 H81
内存 插槽/类型 2*DIMM DDR3/1333/1600 1.5V
最大内存容量 16GB
显示 GPU Intel® HD Graphics
输出接口 2*VGA
音频 ALC 662 1*LINE-OUT,1*MIC IN,1*LINE-IN,支持功放
网卡 RTL 8111E千兆网卡 2*RJ45
其他功能 看门狗 256级,可编程0-255秒/分
后置I/O接口 显示接口 2*VGA
LAN接口 2*RJ45 端口千兆
USB接口 6*USB3.0,8*USB2.0接口
音频接口 1*LINE-OUT,1*MIC IN,1*LINE-IN
PS/2接口 1*PS/2二合一
可扩接口 LPT插针 1*LPT插针
1*PCIE 1*PCIEX1 SLOT
COM 插针 1-10*COM插针,其中COM1、COM2

支持RS422/RS485 支持5V/12V供电

MINI-PCIE 1*全长MINI-PCIE可扩3G/WIFI/4G
MSATA 1*MSATA
存储 SATA接口 1*SATA3.0,1*SATA2.0,1*MSATA
操作系统 WINDOWS&LINUX WIN7,WIN8,WIN10,LINUX,UNUX
整机规格 尺寸 170MMX170MM
环境 工作温度 0-60℃
相对湿度 0-95%RH
