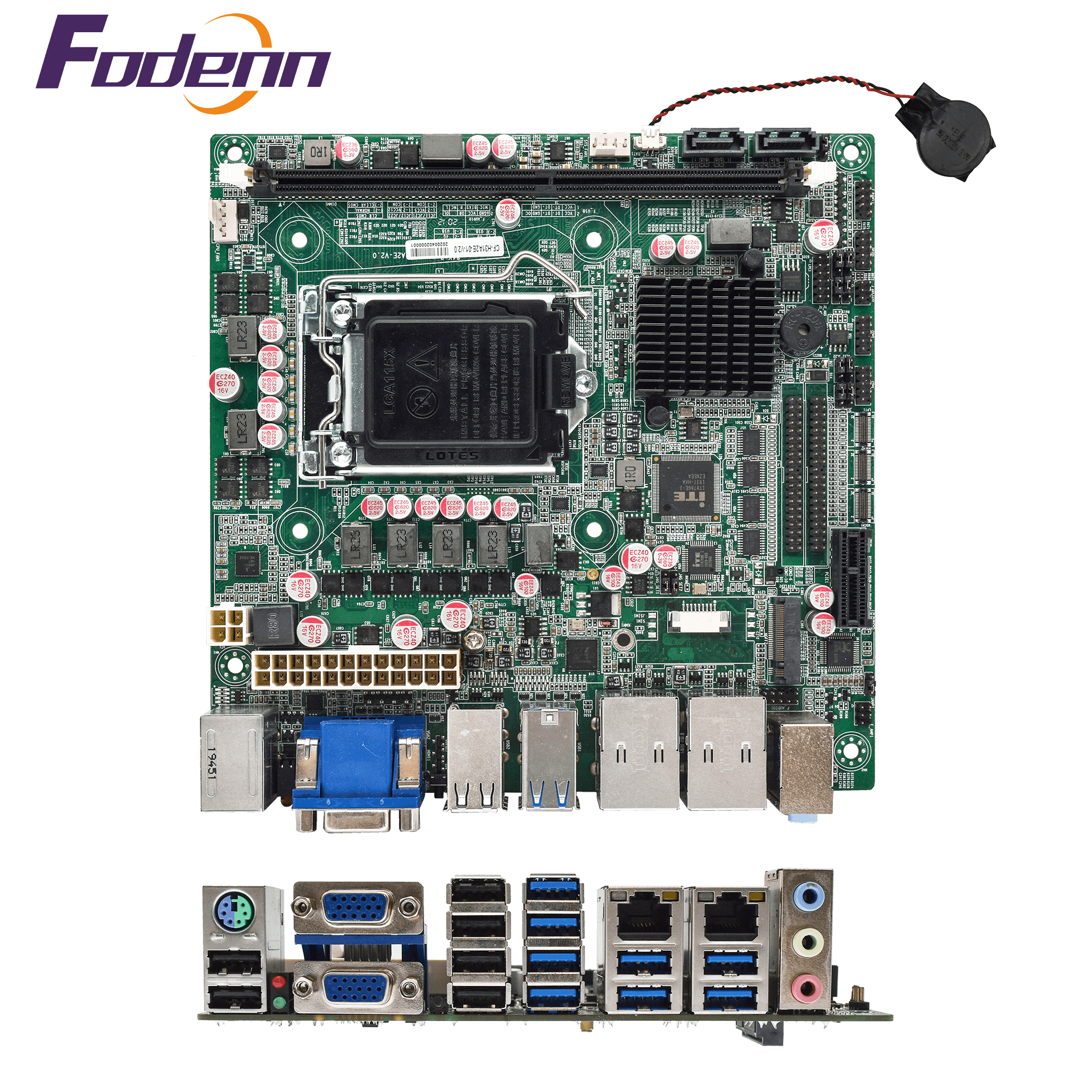

IPC-H31P03-01 桌面式主板

整机特性

英特尔第8、9代平台

LGA1151 CPU,H310 / H370芯片组

1 * DDR4 DIMM,最高支持32GB

2*千兆太网,RJ45

双VGA或VGA + HDMI

1个M.2 NVMe3.0

1个PCIE Gen2 / 3 X1插槽

6 * USB2.0  8 * USB3.0  10 * COM

经典应用

工业自动化、轨道交通、金融机具、医疗社保、MINIBOX、交互应用、一体机等

分类:

描述

产品规格
                       主 要 功 能 指 标 处理器 Intel® Socket LGA1151 ,Core i3/i5/i7/i9 及 Celeron, Pentium 系列 CPU
芯片组 Intel H310/H370
内存 DDR 4 UDIMM 内存插槽,支持 2400/2600MHz Non-ECC UDIMM,单条内存最大容量支持 32 GB
显示功能 VGA1,VGA2/HDMI
网络功能 2 个 RTL8111H 10/100/1000Mbps 自适应网络接口, 支持 S5 网络唤醒功能;支持网络 PXE 启动
存储功能 2 个 SATA III 接口

1 个 M.2 Key M 插槽

扩展总线 1 个 PCIE x1 插槽

1 个 MINIPCIE 插槽

声卡 Line out,Line IN,MIC,支持前面板插针输出,支持3W ×2(4Ω)功放
指示灯 1个硬盘灯

1 个电源灯

数字 IO 8 路数字 IO:4 路 Input,4 路 Output
IO 接口 1. 10 个串口,为内置 Header 插针

2. COM1 和 COM2 支持 5V 或 12V 带电

3. COM2 支持 RS422 和 RS485 功能

4. 6 个独立 USB2.0 接口,8 个 USB3.0 独立接口

5. 1 个 PS/2

其 他 参 数 外形尺寸 170 mm×170 mm
温度 1. 工作温度:0℃~60℃

2. 存储温度:-20℃~70℃

湿度 10%~95%(非凝结状态)
