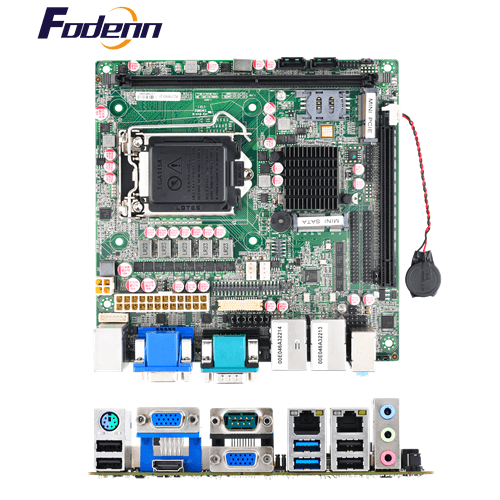

IPC-I1151P01-01桌面式主板

主板特性

Intel LGA1151 第6、7、8、9代平台

标准工业MINI-ITX板

VGA1,VGA2,HDMI,EDP同步/异步显示

支持DDR4内存(最大32GB)

支持10个COM口  支持10个USB接口

板载1个MSATA接口  板载1个MINIPCIE

经典应用

工业自动化、轨道交通、金融机具、医疗设备、MINIBOX、交互应用、一体机等

分类:

描述

产品规格


处理器

CPU Intel Skylake/Kabylake i3/i5/i7 处理器
插座类型 LGA 1151 Socket CPU
BIOS AMI EFI 64MBIT
芯片组 Intel H110
内存 插槽/类型 1*UDIMM DDR4  2133/2400MHZ
最大内存容量 16GB
显示 GPU Intel HD Graphics
输出接口 2*VGA+1*HDMI
音频 ALC 662 1*LINE-OUT,1*MICIN,1*LINE-IN,支持功放
网卡 RTL 8111E千兆网卡 2*RJ45
其他功能 看门狗 256级,可编程0-255秒/分




后置I/O接口

显示接口 2*VGA+1*HDMI
LAN接口 2*RJ45端口千兆
USB接口 2*USB3.0,  4*USB2.0接口
音频接口 1*LINE-OUT,1*MIC N,1*LINE-IN
PS/2接口 1*PS/2二合一
COM接口 1*DB9


可扩接口

USB插针 2*USB2.0  9PIN
PCIE插槽 1*PCIEX16 Slot
COM插针 2-10*COM插针,标准9PIN RS232,COM2支持RS422/RS485
MINI-PCIE 2* MINI-PCIE可扩MSATA /3G/WIFI /4G
存储 SATA接口 2*SATA2.0,1*MSATA
操作系统 WINDOUS&LINUX WIN7,WIN8,WIN8.1,LINUX,Unix
整机规格 尺寸 170MMX170MM
环境 工作温度 0-60℃
相对温度 0-95%RH
